- 商品名称：工业型压力变送器
- 添加时间：2020-01-17 09:29:30
- 推荐度：
介绍：
产品描述
SW2088压力变送器采用硅压阻式隔离膜充油芯体作为信号测量元件,传感器信号经过信号处理电路后转换为标准信号输出，产品经过元器件、半成品、成品严格测试，长期老化等工艺筛选，整体性能高，长期稳定性好、抗干扰能力强，能长期安全可靠地在环境相对恶劣的条件下工作。
※技术参数
量程范围 | -0.1….0~0.01．．．~100MPa |
允许过载 | 小于等于额定量程的1.5倍或110MPa（取zui小值） |
压力类型 | 表压、绝压、密封参考压型 |
准确度 | ±0.25%（典型） ±0.5%（zui大） |
长期稳定性 | ±0.2%F.S/年 |
工作温度 | -20℃~80℃ |
贮存温度 | -40℃~120℃ |
供电电源 | 15～30VDC（本安型经安全栅供电） |
输出信号 | 4～20mA 0～10/20mA 0/1～5VDC |
压力接口 | M20×1.5或用户自选 |
外壳材质 | 不锈钢1Cr18Ni9Ti |
膜片材质 | 316L |
O型密封圈 | 氟橡胶 |
电子壳体 | 铸铝合金(2088壳体) |
绝缘电阻 | 100MΩ,100VDC |
外壳防护等级 | IP65 |

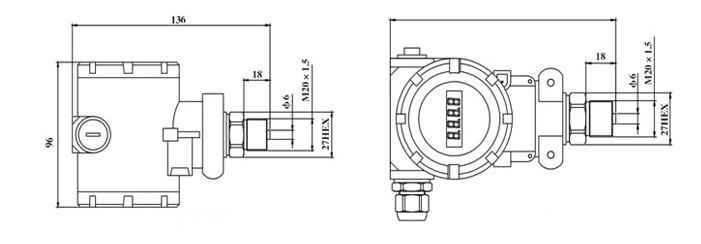

※尺寸
※产品选型
SW2088 | 工业型压力变送器 | ||||||||
SW2088G | 工业型高温压力变送器 | ||||||||
SW2088F | 工业型耐腐蚀压力变送器 | ||||||||
量程 （0～X）kPa/MPa | 测量范围：-0.1...0～0.01...100MPa X：实际测量量程 | ||||||||
代号 | 输出信号 | ||||||||
E | 4～20mADC | ||||||||
F | 1～5VDC | ||||||||
J | 0～5VDC | ||||||||
代 号 | 结构材料 | ||||||||
隔离膜片 | 接口 | 壳体 | |||||||
22 | 不锈钢316L | 不锈钢 | 不锈钢 | ||||||
24 | 不锈钢316L | 不锈钢316L | 不锈钢316L | ||||||
25 | 钽 | 不锈钢 | 不锈钢 | ||||||
35 | 钽 | 哈氏合金 | 不锈钢 | ||||||
代号 | 附加功能 | ||||||||
A | 接插件连接输出 | ||||||||
B | 电缆线连接输出 | ||||||||
M3 | LCD数显表头 | ||||||||
M4 | LED数显表头 | ||||||||
C1 | M20*1.5外螺纹 | ||||||||
C3 | G1/2外螺纹 | ||||||||
G | 表压 | ||||||||
A | 绝压 | ||||||||
JM系列 | （0-100）MPa | E | 22 | BM3C1G | 完整选型 | ||||
