- 商品名称：膜盒压力表
- 添加时间：2020-01-17 09:50:22
- 推荐度：
介绍：
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
膜盒压力表原理：
仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
膜盒压力表主要技术指标 ：
标度范围、准确度等级及重量
膜盒压力表原理：
仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
膜盒压力表主要技术指标 ：
标度范围、准确度等级及重量
型号 | 标度范围(KPa) | 准确度等级 | 重量(Kg) | ||
正压 | 负压 | 正负压 | |||
YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~0.8 -1.2~1.2 -2~2 -3~3 -5~5 -8~8 -12~12 -20~20 | 2.5 | 0.5 |
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
导（测）压系统及外壳等主要零件的材质。
零件名称 | 材质牌号 |
接头 | 黄铜HPb59-1 |
膜盒 | 锡青铜QSn6.5-0.1 |
齿轮传动系统 | 铜HPb59-1 |
表壳、罩壳 | 冷轧钢板20 |
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。

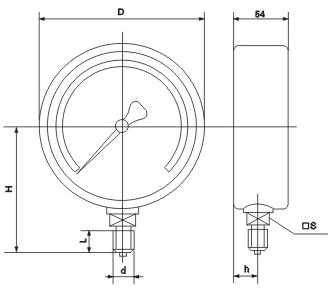

膜盒压力表外形尺寸：
膜盒压力表型号
型号 | D | H | L | d | h | 囗S |
YE-100 | Φ100 | 90 | 20 | M20x1.5 | 17 | 囗22 |
YE-150 | Φ150 | 118 | 20 | M20x1.5 | 17 | 囗22 |
