  • 商品名称:音叉料位开关
  • 添加时间:2020-01-17 14:02:37
  • 推荐度:
  •
介绍:

产品简介

本品是一种通用型的物液位开关,是用于对粉料、细颗粒散料以及低密度散料或液体进行控测的限位开关。品种齐全,应用广泛,亦可用于食品行业及易爆粉尘区。

●产品特点

无须维护:经久耐用,适应性强,被测物料不同的电参数和密度对测量不产生影响.抗粘结:结垢,气泡,振动搅拌,高温等对检测也不影响..无需标定:操作简便,经济实用 .·多种电子插件可与各种控制系统连接。

●工作原理

透过压电晶片驱动音叉棒,并且由另外一压电晶片接受振动讯号,使振动讯号得以循环,并且使感应棒产生共振。当物料与感应棒接触时,振动讯号逐渐变小,直到停止共振时,控制电路会输出电气接点信号。

◆自来水、矿泉水 、汽柴油     ◆可产生气体的液体

◆纸浆、胶水、染料 、化工     ◆啤酒、啤酒发酵剂、饮料

◆废水、泥浆、酸、碱溶液      ◆流动性好的固体粉末

●技术参数

1、供电电源:220VAC  24V

2、工作温度:-30~150℃(叉体)    -20~70℃(仪表)

3、接线盒材质:铝合金NEMA4/12,IP65;

叉体材质:SUS304  316L  衬四氟

4、安装牙口为1"NPT;(可订制不同规格)

5、入线口为M20*1.5

6、默认插深100mm

YX-UZY系列音叉物位开关是通过压电晶体的谐振来引起其振动的,当受到物料阻尼作用时,振幅急剧降低且频率和相位发生明显变化,这些变化会被内部电子电路检测到,经过处理后,转换成开关信号输出。UZY系列音叉物位开关可以对料罐的高低位进行监测、控制和报警,适用于各种液体、粉末、颗粒状固体。它实用简单、运行可靠、适应性强基本上是免维护的、音叉和输出均有工作状态,均用发光二极管指示,可依据习惯调整状态指示,并配有两种输入方式(直流24V和交流220V)和继电器接点输出型所有类型均有高或低故障报警模式和可选择的仪表开关灵敏度。

技术参数

介质温度范围:    -30℃~220℃

环境温度:        -30℃~80℃

环境湿度:        ≤95%RH

被测介质:        液体、粉末或颗粒状固体

被测介质密度:    固体≥0.1g/cm3;液体≥0.7g/cm3

被测固体颗粒尺寸:≤10mm

***大液体粘度:    <1000mm2/s

被测介质安息角:  ≥200

压力范围:        ≤2MPa

壳体材料:        压铸铝合金

叉体材料:        1Cr18Ni9Ti

电气接口:G3/4

防护等级:IP65

连接方式:1”NPT; G3/4;G11/2螺纹;法兰(用户选定)

电气参数: 1、供电电压:DC24V;AC220V 50Hz

           2、继电器输出:8A  220V AC

           3、电源功耗:≤2W

音叉振动频率:300±50Hz

环境振动等级:V.L.4 加速度不大于1g

开关信号动作时间:1—60S

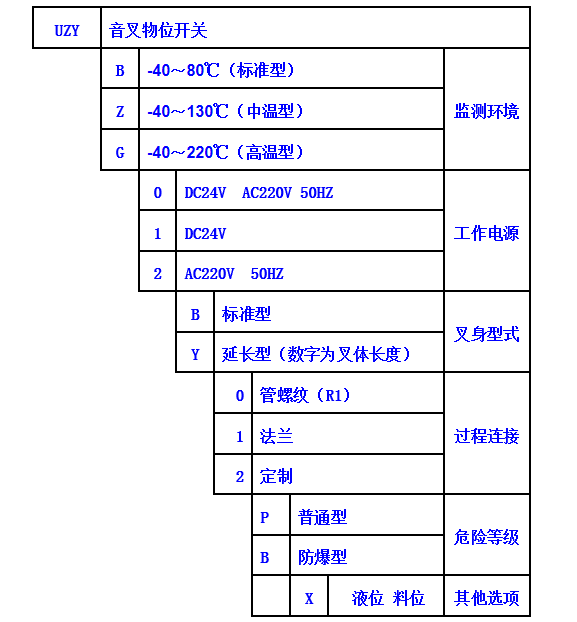

选型指南
